试验变压器,【天正华意电气设备(阿里市分公司)tianzh3611-37】作为阿里本地的试验变压器生产厂家，我们始终坚持以客户为中心，为您提供产品和服务。我们拥有充足的现货库存，确保您能够随时获得所需的产品。同时，我们还提供定制服务，根据您的需求量身定制专属产品。联系人:杨经理-【18762195566】,地址:平度市平安路2号。

试验变压器操作说明（界面仅供参考，以实际产品为准）1.开机画面 打开设备电源开关，设备进入开机画面图6-1 开机画面在开机画面，会显示制造商的相关信息。2.主菜单在开机画面等待数秒后，设备进入到主菜单，如下图图6-2主菜单按或，可以选择需要的功能，按可以进入对应的操作界面。 1＞交流试验-自动 图6-3 设置界面根据光标：按可以在各项参数之间切换；按，将退出设置界面，返回到主界面。按可以移动光标的位置；当 变成 时, 按可启动试验；按和,可以增加和减少光标对应的数据；图6-4 工作界面试验过程中按，设备将停止试验 ，自动回到零位。注：耐压时间到，而没有发生过电流、闪络、击穿等异常现象，设备自动显示“试验通过”的界面；如果在升压或耐压的过程中，而发生过电流、闪络、击穿等异常现象，设备自动显示“试验失败”的界面。 2＞ 交流试验-手动 ?图6-5设置界面按可以移动光标的位置；当 变成 时, 按可启动试验； 图6-6 工作界面按，高压电压将不断升压，松开就停止升压，如果已到上限就不再升压；按，高压电压将不断降压，松开就停止降压，如果已到下限就不再降压；试验过程中按，设备将停止试验 ，自动回到零位。注：开机前请恢复暂停键位置，试验过程中如发现开始试验后显示数据没有任何反应或者在试验过程中试验电压没有到达设定电压时，请及时检查暂停键位置。按，高压电压将不断升压，松开就停止升压，如果已到上限就不再升压；按，高压电压将不断降压，松开就停止降压，如果已到下限就不再降压；试验过程中按，设备将停止试验 ，自动回到零位。注：开机前请恢复暂停键位置，试验过程中如发现开始试验后显示数据没有任何反应或者在试验过程中试验电压没有到达设定电压时，请及时检查暂停键位置。

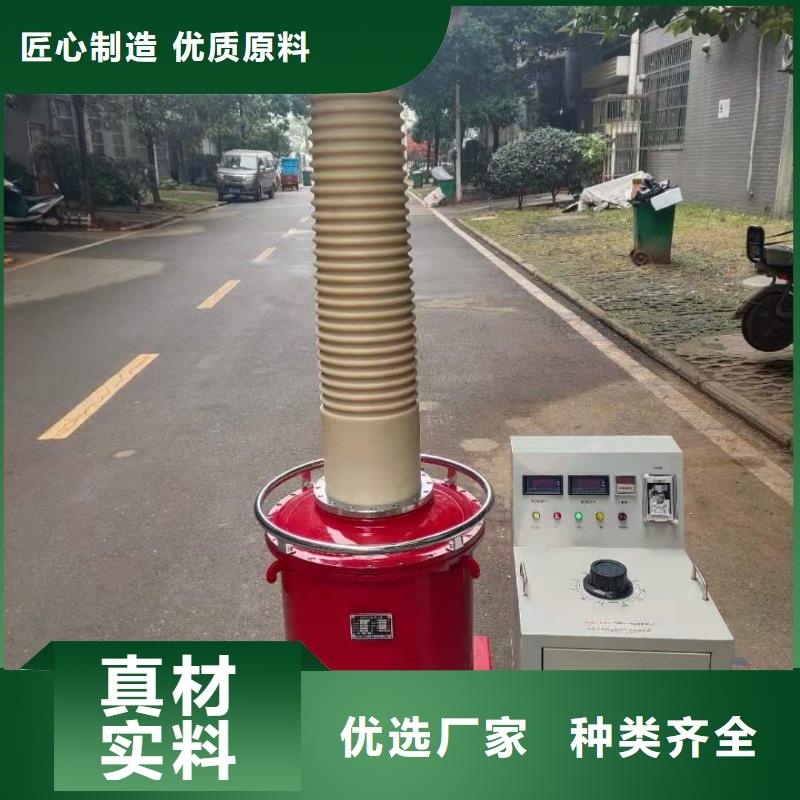

试验变压器5kVA操作箱（简称测试仪），抗干扰能力强，和上一代操作箱相比，具有体积小，重量轻，外型美观等特点。其输出电压幅度0～250V连续可调，用于校准，检测和试验设备的调压控制。该操作箱操作简单、结构紧凑、坚固、工作可靠、维护方便，是户外做高压试验的理想控制设备，可广泛用于电力、水利、化工、铁道等行业及实验室。1.2 性能特点（1）读数直观：本仪器采用指针式表头显示高压电压、高压电流，便于读取试验数据。（2）保护功能：仪器设有零位启动、过流保护等功能。（3）计时功能：采用JS48SS系列时间继电器，记录试验耐压时间。（4）携带方便：体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。2、特别提示2.1 电源输入（1）本仪器使用交流220V电源。

试验变压器接线准备（1）将接地线一端夹在地网上，一端接于本仪器的接地端子上。注意：地网的接地点应具有良好的导电性，否则会影响测量的正确性，甚至危及人身。（2）将试验变压器的输入端（即低压侧）用专用连接线与仪器的“A”端子及“X”端子连接。（3）将试验变压器的仪表端子用专用测试线与仪器的“仪表”端子连接。（4）将市电AC220V电源用专用电源线连接到仪器的“电源输入”端子。4.2 测试步骤（1）合上电源开关，仪器显示开机状态，分闸指示等亮。（2）若调压器在零位零位指示灯亮。（3）试验过程中观察仪器电流表及电压表的变化值，达到设定的试验电压后，按下计时按钮，开始计时，计时结束后将调压器调回零位，并从市电上取下专用电源线。4.3 试验结束后现场清理（1）关闭电源开关，拔下电源线。（2）将专用测试电缆线拆除并收好，方便下次使用。（3）拆除接地线，并整理好。5、运输与保养5.1 运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。5.2 储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。5.3 防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。5.4 防曝晒仪器在室外使用时，尽可能避免或减少阳光对液晶显示屏的直接曝晒。6.随机附件6.1 电源线 一套6.2 使用说明书一份6.3 测试线 一套7、售后服务（1）本仪器严格按照标准和企业标准制造，生产过程严格执行ISO9000标准，确保仪器质量。（2）本仪器享有12个月的保质期，在此期间由于制造上的原因而使质量低于特性要求的本公司将免费予以维修。（3）本仪器实行三包。（4）在仪器使用寿命内，本公司将长期提供仪器的维护、使用培训、配件供应等相关服务。（5）如果在使用中发现问题，请及时与本公司联系，我们将根据情况采取不同方式：维修指导，或返厂维修。
