非线性电阻测试仪,【天正华意电气设备(赣州市分公司)tianzh3611-37】,作为赣州及周边地区非线性电阻测试仪生产厂家之一,我们始终致力于为客户提供产品和服务。联系人:杨经理-【18762195566】,地址:平度市平安路2号。

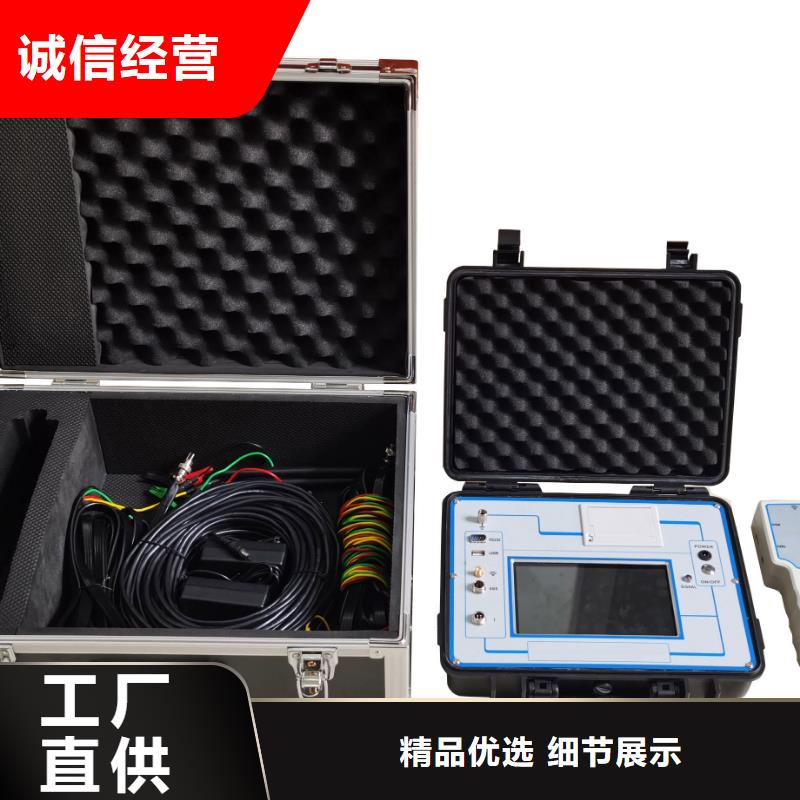

非线性电阻测试仪 青岛天正华意电气设备有限公司随着进口励磁调节器在大容量发电机组中的大量选用，与之配套的碳化 硅灭磁电阻得到了较为普遍的应用。由于用户对这一元件的特性了解有限， 并且其应用过程中出现了诸多事故，寻求对其特性参数及其变化进行测试的 有效手段已成为业内共同关注的议题。 目前已知的测试方法有两种，一种是实验室电感储能放电法，一种是灭 磁系统在线测试法。前者工作效率低，测试成本高昂，平台的可复制性差， 不易推广；后者需要对已安装就绪的灭磁屏柜进行改造，只能在实际灭磁或 发电机开机试验时进行测试，测试时机比较被动。 TH-22 型非线性电阻测试仪采用独创的电容储能放电法，即将贮存在高 压电容器上的电能通过可控硅在 SIC 灭磁电阻上进行瞬时释放，信号记录单 元对放电过程中变化的电压、电流进行高速记录，对记录结果进行处理后即 可完成 V/I 曲线显示、特性参数计算、数据对比分析等任务。这一方法具有放 电峰值电压较高、峰值电流较大，能耗小，被测电阻基本无温升，可多次重 复等特点。 TH-22 可利用获得的 V/I 关系曲线，计算组件的位形系数、非线性系数 等参数，计算室温工况各种灭磁电压下不同组件（或阀片）的均流系数 。 TH-22 所有电容器、电容器充电控制电路、可控硅、放电控制电路、信 号记录单元均集成在一只便携的仪器箱中，测试时无需从灭磁屏上拆下组件， 操作方便。 TH-22 设计了三种电流量限，既可测试不同型号的组件特性，又可测试 单一阀片的特性，适用于自并机及无刷励磁均有应用的核电厂。 TH-22 采用 win7 操作系统，具有 8 吋显示屏及鼠标键盘接口，所有数 据的显示分析可直接在仪器上完成。

非线性电阻测试仪工作原理说明测试台接通电源，由“电压调节”的调压器调整输出电压给高压变压器,变压器输出的高压，经二极管整流后，产生5HZ或50HZ底宽10mS的正弦半波电压输出到A.K两端,连接到被测器件两端;同时峰值电压经1000/1的比例衰减后输入到控制电路，峰值电流经取样电阻取出输入到控制电路。由控制电路处理后，其峰值输出到电压.电流表头进行显示。七、使用方法1、通电前先确定“电源”及“测量“按键处于抬起状态，然后连接电源线应保证电源线有可靠的接地;2、将测试线“A”连接到设备输出的“A”接线端口,“K”端连接到设备输出的“K”接线端口;3、先确认“电压调节”旋钮调到零位（旋钮逆时针方向到底为零位），将测量按钮置于关闭状态(指示灯不亮);4、开启“电源”按钮，设备带电，电压表头数码管显示“0.00”；电流表 头数码管显示“0.00”（低档）；5、设定漏电流保护:按住保护设定的红色按钮，观察漏电流表头显示数值,显示的数值即为保护的设定值。旋转“保护设定”的灰色旋钮可以调整数据，顺时针方向增加显示数值；松开红色按钮，既设定相应漏电流保护值。6、将被测元件正确接入A-K两端，设置好正、反向测试。正向：阳极A为高压，阴极K为低压；反向：阳极A为低压，阴极K为高压。7、轻轻按下去“测量”开关，“测量”开关指示灯亮。顺时针缓慢调节 “电 压调节”旋钮，并观察电压表头上显示出的变化电压值，直至达到测试值为止，同时观察漏电流显示表头上的漏电流值；测试完立即将电压调零，并作相应记。8、换向测量，需将“电压调节”逆时针调到底，电压降为零,换向开关选择到“反向”状态;(当有输出时“K”为高压端,“A”为低压端)，再重复上述“5”的测量操作;若在高压下直接选择“反向”操作是极其危险的，使用时请特别注意；9、当更换被测器件时同样将“电压调节”逆时针调到底，电压降为零,并按起 “测量”按钮，即关掉测量,再进行更换被测的操作。不关测量进行操作比较危险;10、测试时当被测器件漏电流大于保护设定漏电流时(如设定保护漏电流为 12.9mA,当测试漏电流达到12-13mA)，保护电路动作，同时“保护”红色指示灯亮起,主电路断开,不再有高压输出;恢复测试须将“电压调节”调至零位再按“复位”，电压没有调零前无法使“复位”按钮动作。复位后设备将恢复到测量前状态;

非线性电阻测试仪TH-2002消谐电阻器参数测试仪非线性电阻使用说明书青岛天正华意电气设备用限公司1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图。2、彩色LED触摸式显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值双卡显示。
